スパッタ溶着の予防と除去を行う製品です。
業界 | 工場設備 |
区分 | 自社商品 |
重量 | 11kg |
製品サイズ | 440mm×195mm×232mm |

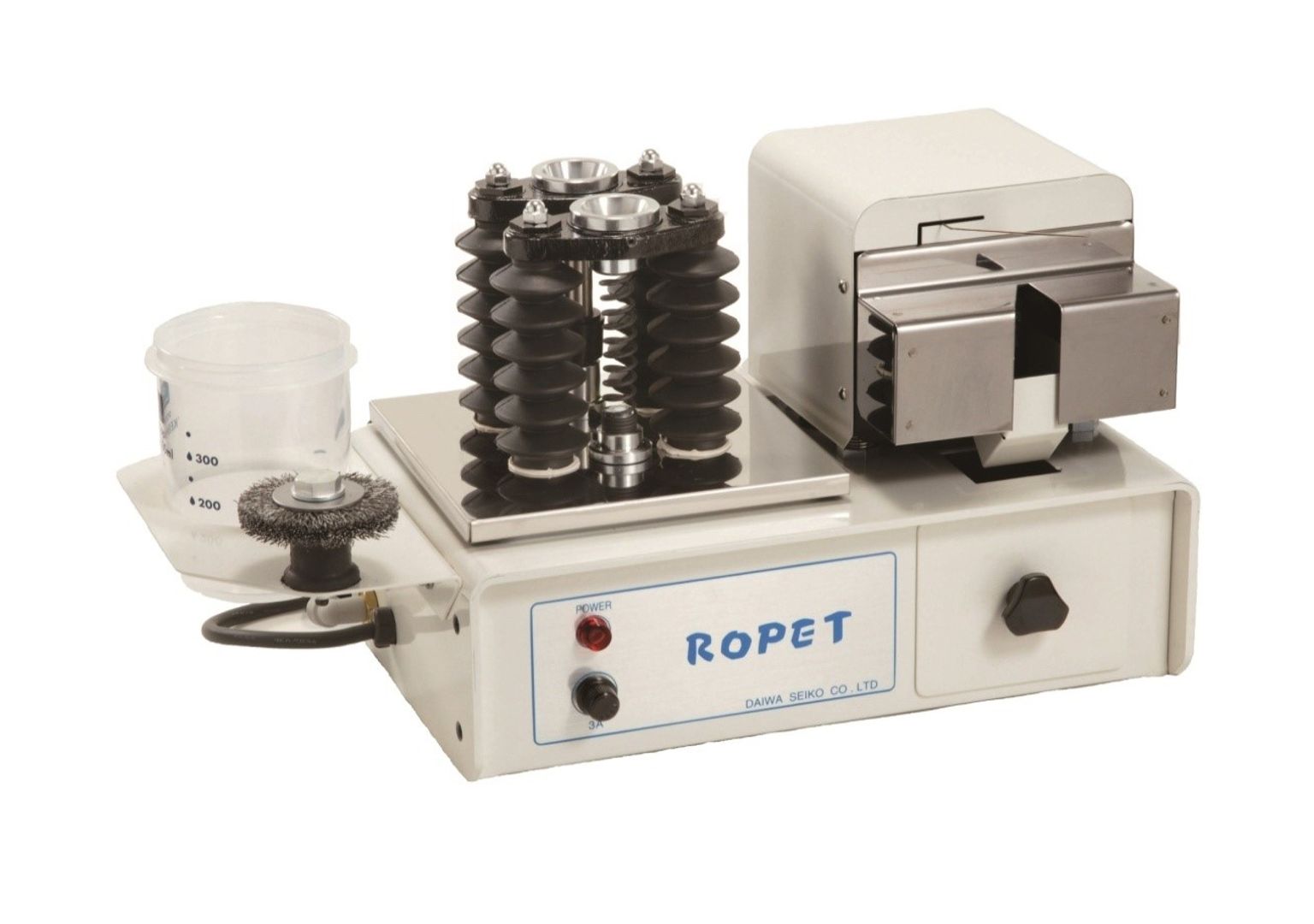

製品名称 | ロペット |
製品概要 | 溶接ノズルへのスパッタ付着防止、除去 |
生産数 | 200台/年 |
1.開発の経緯
社内の溶接ロボットにおいて、スパッタがノズル部に付着し、溶接品質が低下。その都度、自動運転を停止し、作業者がスパッタを除去していました。『スパッタの除去と付着防止剤の塗布、ワイヤカット機能を搭載したクリーニングマシンができないか?』『それを溶接ロボットの自動運転工程内にプログラムできないか?』という声から開発に至りました。
2.構成
薄物板金(鉄、ステンレス)、挽物(鉄)、ブラシ、電装部品など
3.基本性能
溶接ノズルに付着したスパッタを人手を使うことなく清掃作業を行う。また回転式カッターにより、溶接ワイヤーの先端を切りそろえることで外観品質を高めます。
4.生産
自社にて、部品調達 ➡ 受入検査 ➡ 組立 ➡ 完成品検査 ➡ 出荷
5.その他
①特許
- 偏芯スプリング式ドリルの採用
- 強力吸引装置の採用
②お客様要望に合わせたカスタム仕様の採用


6.使用CAD

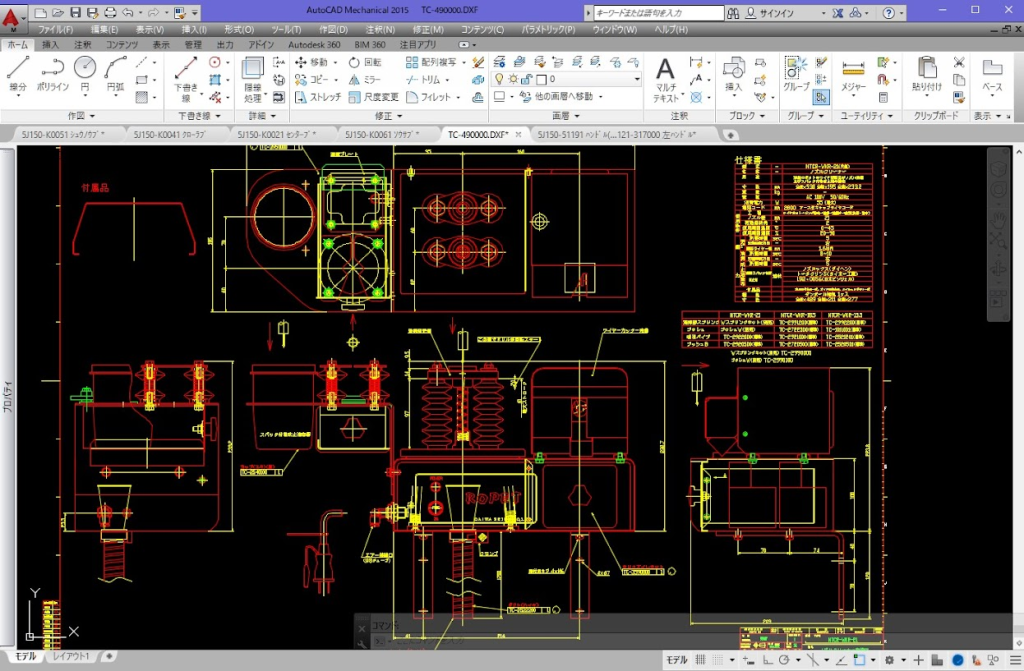

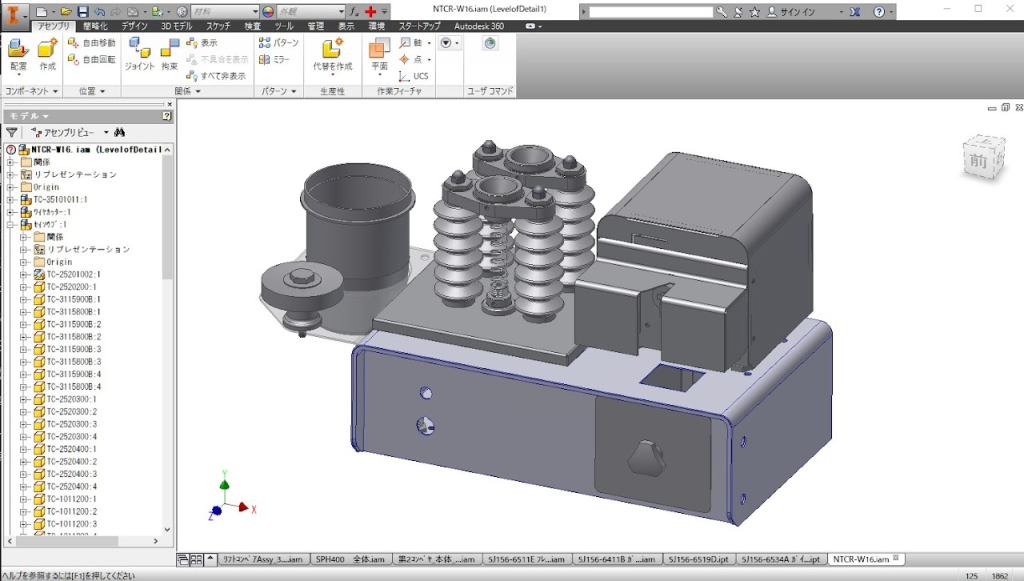

3D:Inventor 2D:AutoCAD Mechanical
